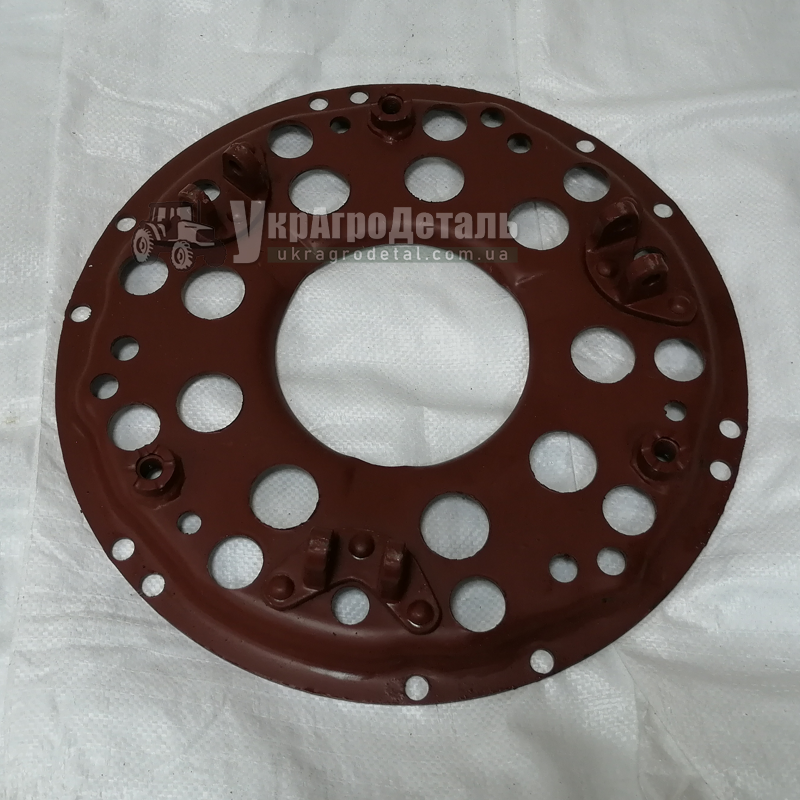

Диск опорний корзини зчеплення ЮМЗ 45-1604070-А

Що являє собою опорний диск зчеплення ЮМЗ?

Муфта зчеплення трактора ЮМЗ – складний вузол, що дозволяє тимчасово призупинити передачу крутного моменту від двигуна, щоб увімкнути передачу, рушити з місця, увімкнути або вимкнути вал відбору потужності. Особливість зчеплення ЮМЗ в тому, що вона дозволяє однією і тією ж педаллю вимикати передачу обертання до трансмісії та ВОМ. У зв'язку з цим муфта виконана дводисковою, тобто до неї входять два натискні і два фрикційні диски. Можливість переривати потік обертання дозволяє корзина, в конструкції якого головним елементом є опорний диск зчеплення ЮМЗ, оскільки саме на ньому змонтовані всі інші деталі. Диск виконаний штампуванням у вигляді круглої опуклої деталі з отворами. Отвори призначені для встановлення пружин, віджимних важелів та болтів кріплення корзини до маховика двигуна. У конструкцію муфти зчеплення, крім опорного диска, входять такі основні деталі:

• Натискні диски.
• Пружини.
• Віджимні важелі.

Віджимні важелі встановлюються на опорному диску та з'єднуються з натискними дисками за допомогою тяг та штифтів. Корзина закріплюється на маховику болтами, а фрикційні диски виявляються затиснутими зусиллям пружин між маховиком та натискними дисками, що дозволяє здійснювати передачу крутного моменту. При натисканні натискного підшипника на кінці віджимних важелів пружини стискаються і перестають тиснути на натискні диски, в результаті чого фрикційні диски звільняються і припиняють передавати обертання. Тоді можна перемикати передачі та включати ВОМ. Диск опорний зчеплення ЮМЗ Д-65 завжди знаходиться під навантаженням від зусилля стиснутих пружин, а в момент вимкнення муфти зчеплення зусилля зростає в рази, що стає в кінцевому підсумку причиною виникнення дефектів.

Характерні дефекти опорного диска зчеплення ЮМЗ

У процесі роботи поступово опорний диск зчеплення Д-65, ЮМЗ зношується. Характерними дефектами є такі:

1. Тріщини в місцях натискання важелів.
2. Тріщини біля отворів кріплення до маховика.
3. Вироблення місць встановлення стаканів пружин.

Зазначені дефекти, зазвичай, виявляють при розбиранні зчеплення, і тоді доводиться міняти деталь на нову. Купити якісний опорний диск зчеплення на ЮМЗ можна у нашій компанії.

Переваги нашого опорного диска

1. Оригінальна деталь виробництва ЮжМаш.
2. Якісний метал.
3. Міцність та тривалий термін служби.

Щоб замовити опорний диск корзини зчеплення ЮМЗ, зателефонуйте нам або оформляйте замовлення через форму на сайті.
