Особенности конструкции кронштейна навески ЮМЗ

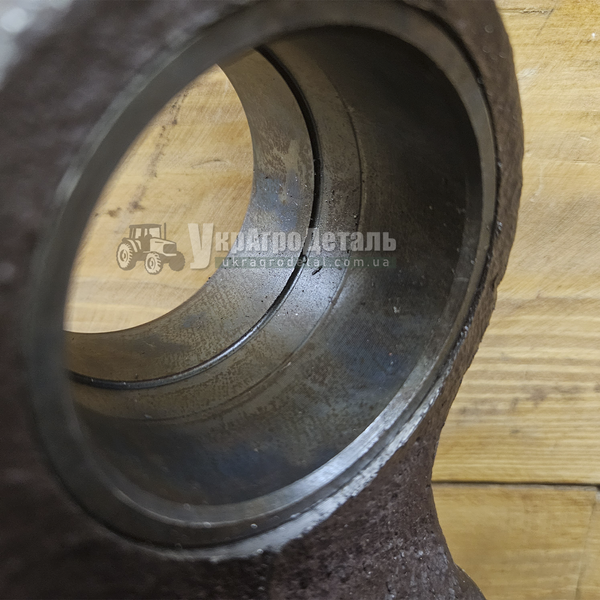

Поворотный вал ЮМЗ обеспечивает подъем и опускание навески вместе с присоединенным навесным устройством. Перемещение осуществляется благодаря проворачиванию его под воздействием штока гидроцилиндра, связанного с ним через рычаг. На концах поворотного вала на шлицах установлены рычаги, соединенные раскосами с нижними продольными планками навески, что обеспечивает перемещение в вертикальной плоскости всего четырехзвенника навески. Опорой вала является кронштейн вала поворотного навески ЮМЗ. Он представляет собой литую деталь с двумя проушинами, в которых запрессованы втулки. Для смазки сопряжения вала с втулками предусмотрены резьбовые отверстия для ввинчивания пресс-масленок. Кронштейн поворотного вала навески ЮМЗ имеет также приливы с отверстиями под палец центральной регулируемой тяги, используемой в качестве третьей точки присоединения навесных машин и орудий. Устанавливается кронштейн в верхней части корпуса заднего моста на двух штифтах и закрепляется четырьмя болтами.
Возможные неисправности кронштейна поворотного вала навески
Кронштейн задней навески ЮМЗ является основной базовой деталью, воспринимающей на себя нагрузки от веса присоединенных навесных устройств и их тягового сопротивления во время выполнения технологических операций. Поэтому при условии длительной работы в особо тяжелых условиях есть вероятность появления следующих дефектов:
- нарушение целостности кронштейна, трещины;
- износ отверстий под втулки вследствие несвоевременной их замены;
- износ отверстий в приливах под палец центральной регулируемой тяги.
Естественно, что при таких повреждениях кронштейн поворотного вала задней навески ЮМЗ должен быть заменен. Купить качественную деталь для замены вы можете прямо сейчас в нашем интернет-магазине.
Преимущества предлагаемого нами кронштейна
Кронштейн вала навески ЮМЗ должен выдерживать большие нагрузки, поэтому мы предлагаем своим покупателям оригинальную качественную деталь, изготовленную на заводе ЮжМаш в г. Днепр. Именно эти кронштейны устанавливались на трактора заводом.
Чтобы купить кронштейн поворотного вала навески ЮМЗ, позвоните нам по любому номеру телефона, которые есть на сайте. Или оформляйте заказ, нажав на кнопку «В корзину» и оставив в форме заказа свои контактные данные. В таком случае мы сами свяжемся с вами и уточним условия оплаты и доставки товара.

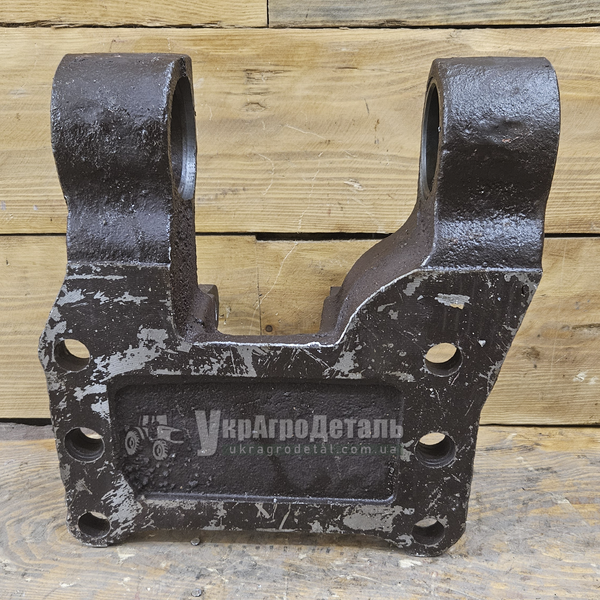

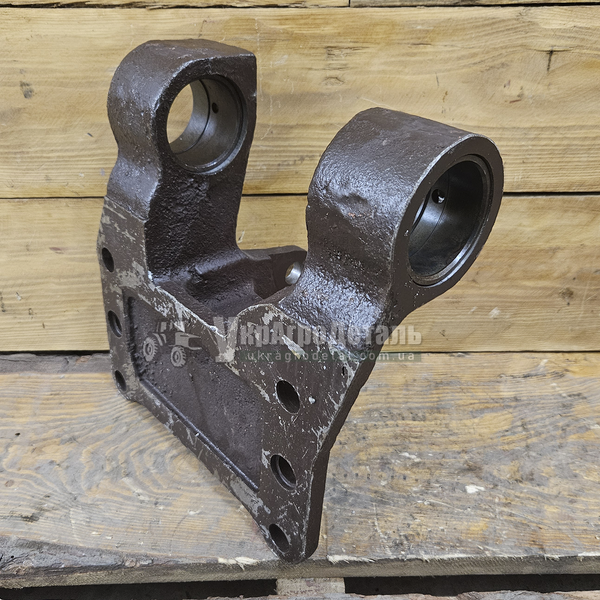

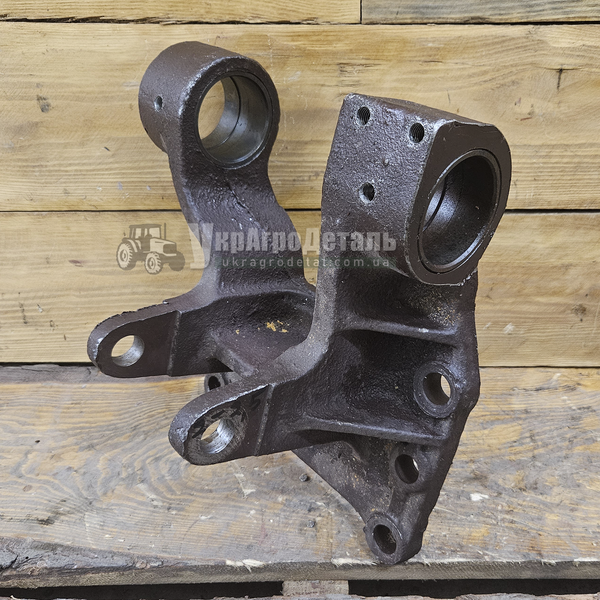

Оригинальный кронштейн вала навески ЮМЗ:
