Конструкционные особенности вала рулевого с рычагом ЮМЗ
Рулевое управления трактором ЮМЗ осуществляется поворотом передних управляемых колес. Они закреплены на ступице, установленной на поворотной цапфе. На шлицах верхнего конца поворотной цапфы закреплены гайками поворотные рычаги, соединенные регулируемыми тягами с сошкой, установленной на вал рулевой ЮМЗ с рычагом, приваренным к верхнему его концу. Рычаг вала рулевого соединяется продольной рулевой тягой с сошкой гидроусилителя. При повороте рулевого колеса продольная тяга поворачивает рычаг рулевой с валом ЮМЗ. Вместе с валом проворачивается сошка, установленная на шлицах нижнего его конца, в результате чего поперечные тяги поворачивают цапфы со ступицами и колесами. Для установки вала рулевого с рычагом на передней оси предусмотрен отлив, в отверстия которого запрессовываются бронзовые втулки. Вал рулевой должен свободно, но без люфта поворачиваться во втулках. При появлении люфта втулки нужно заменить на новые. К верхнему концу вала приварен рычаг для присоединения продольной тяги. На нижнем конце вала выполнены шлицы, на которые одевается сошка с двумя коническими отверстиями для установки поперечных тяг. Рулевой вал с рычагом ЮМЗ смазывается консистентной смазкой через пресс-масленку в приливе передней оси. Во избежание попадания в сопряжение вала с втулками влаги и пыли, вверху установлен резиновый, а внизу войлочный уплотнитель. Между рычагами на валу вверху и внизу устанавливаются шайбы, устраняющие люфт вала в вертикальном направлении.
Возможные дефекты рычага рулевого с валом ЮМЗ
При движении трактора тракторист постоянно им управляет, поворачивая рулевое колесо. При этом поворачивается и вал рулевой с рычагом ЮМЗ, что приводит к постепенному его износу. Способствуют износу и резкие толчки, постоянно присутствующих при движении по неровной почве или дороге. В результате суммарного действия этих факторов после определенного периода эксплуатации возможно появление следующих дефектов вала:
- Выработка конического отверстия рычага.
- Износ поверхности вала.

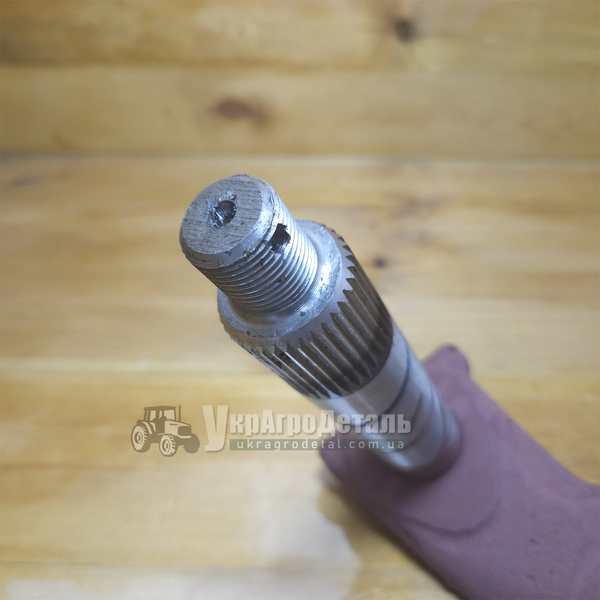

- Выработка шлицев.
- Повреждение резьбы.
Указанные дефекты приводят к неуверенному управлению трактором. Чтобы этого не допустить нужно заменить вал рулевой с рычагом ЮМЗ на новый. Купить его можно в нашей компании.
Преимущества нашего рычага с рулевым валом ЮМЗ
- Оригинал производства ЮжМаш
- Изготовлен методом ковки.
- Высокая износостойкость и прочность.
Заказывайте прямо сейчас рычаг с валом рулевым ЮМЗ на этой странице интернет-магазина или звоните на любой наш контактный номер телефона.
