Особенности конструкции короткой поперечной тяги ЮМЗ
В конструкции рулевого управления трактора ЮМЗ можно выделить следующие основные узлы:
- Гидроусилитель.
- Рулевой рычаг с сошкой.
- Рулевые тяги.
- Поворотные рычаги цапф.
- Поворотные цапфы.

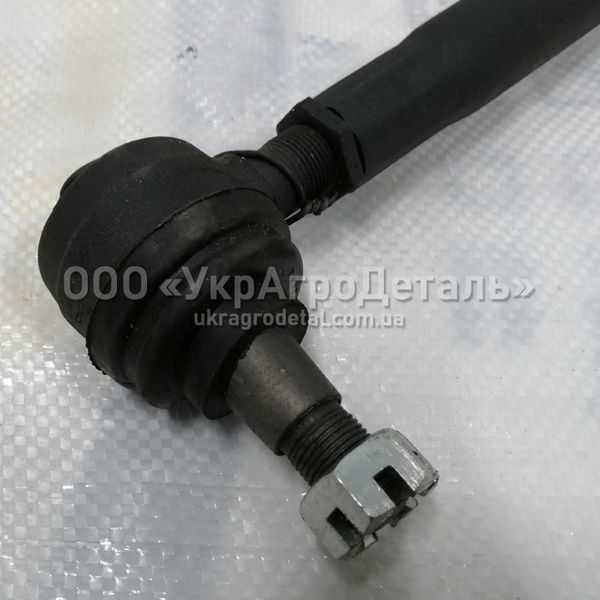

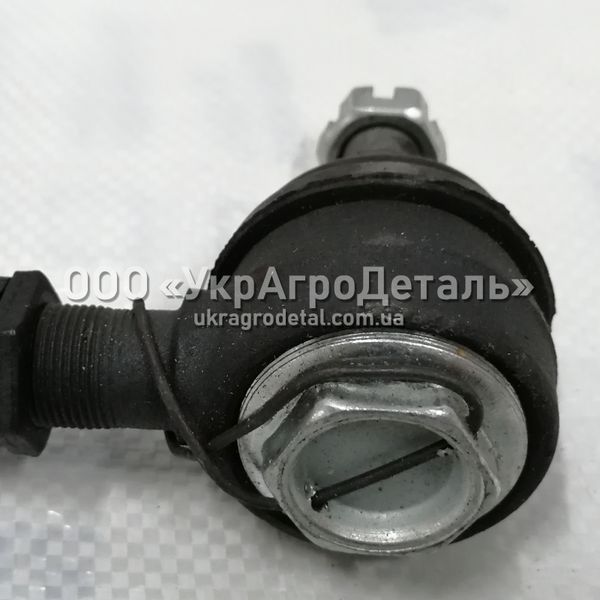

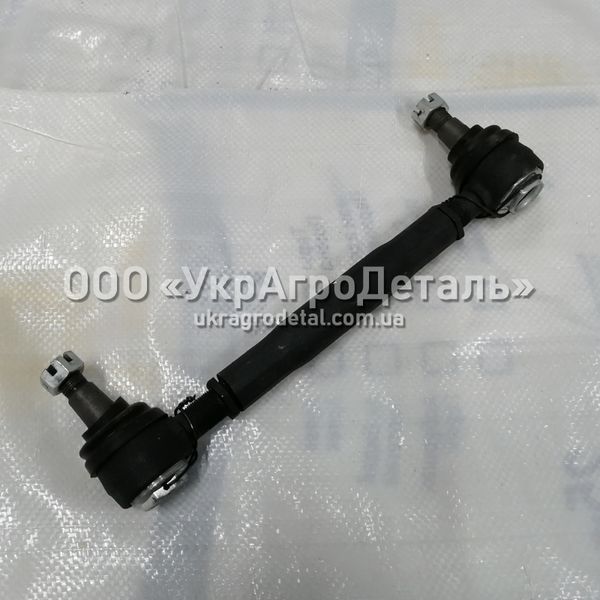

Гидроусилитель уменьшает усилие, которое нужно приложить к рулевому колесу при поворотах. Его червячный вал непосредственно связан с рулевым колесом. Сошку гидроусилителя соединяет с рулевым рычагом, свободно поворачивающимся в приливе передней оси, продольная рулевая тяга. На обратном конце рулевого рычага закреплена сошка с двумя отверстиями с которыми соединяются шаровыми пальцами левая длинная и правая короткая поперечная рулевая тяга ЮМЗ. Противоположные их конца присоединяются к поворотным рычагам, закрепленным гайками на шлицевых концах цапф. Такое соединение позволяет при повороте руля в кабине трактора через гидроусилитель и рулевые тяги поворачивать поворотные цапфы с установленными ступицами колес. Поперечные рулевые тяги по конструкции отличаются только длиной. Каждая из них представляет собой трубу с утончением на концах. Внутри отверстий концов выполнена резьба противоположного направления. В отверстия завинчены наконечники рулевых тяг, на винтах которых выполнена тоже правая и левая резьба. Наконечник представляет собой шарнир, состоящий из корпуса, шарового пальца и вкладышей с внутренней сферической поверхностью. Шар пальца внутри корпуса находится между сферическими поверхностями вкладышей и при необходимости поджимается снизу резьбовой пробкой для устранения люфта. Благодаря разному направлению резьбы на концах, длинная и короткая поперечная (толкающая) рулевая тяга ЮМЗ может удлиняться или укорачиваться при ее вращении, что применяется для установки схождения колес. В отрегулированном положении труба тяги фиксируется контргайками.
Характерные неисправности поперечной рулевой (короткой) тяги ЮМЗ
Тяга рулевая поперечная (короткая) на ЮМЗ после длительного периода работы трактора может выйти из строя из-за следующих дефектов:
- Износ шара пальца.
- Износ конусной части пальца.
- Повреждение резьбы на пальцах и на винтах.
- Повреждение резьбы внутри концов тяг.
- Износ вкладышей.
Если на указанных местах деталей есть критический износ, то тогда целесообразно заменить поперечную рулевую тягу (короткую) в ЮМЗ на новую. Купить качественную тягу в сборе можно в нашей компании.
Как заказать тягу у нас?
- Заказать тягу рулевую поперечную (толкающую, короткую) ЮМЗ можно по телефону в рабочее время.
- На сайте в любое удобное время можно заполнить в форму заказа свои контакты для связи, чтобы мы могли вам перезвонить и согласовать все вопросы по данному товару.
