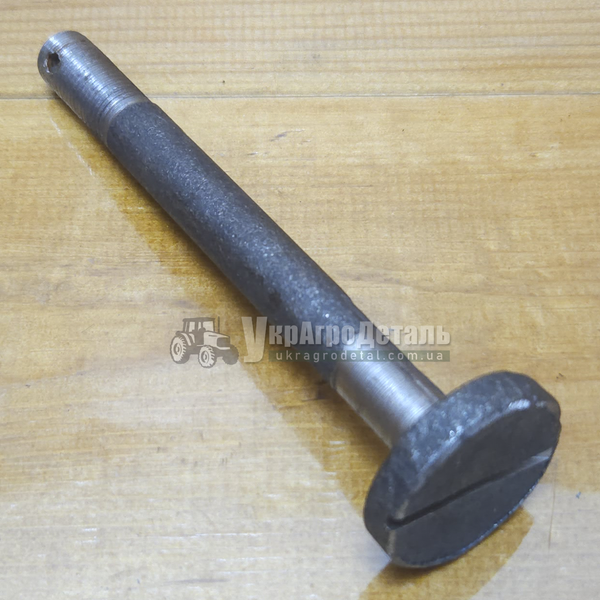

Стяжной болт в первичном валу пятиступенчатой КП ЮМЗ (каталожный номер 36-1701031) — это специальный крепежный элемент, который надежно соединяет шестерню с валом первичным в коробке передач трактора ЮМЗ-6, удерживая детали от осевого смещения и вибраций
Функциональное назначение стяжного болта первичного вала трактора ЮМЗ
Трактор ЮМЗ комплектуется пятиступенчатой КПП с одной задней передачей, дополненной понижающим редуктором, который удваивает диапазон рабочих скоростей трактора. Передача вращения от вала главной муфты сцепления на первичный вал осуществляется через гибкую специальную соединительную муфту. Данный первичный вал поддерживается в подшипниках, наружные кольца которых размещены в специальном стакане. Стакан цилиндрической формы, имеющий фланец с одной стороны и вырез в корпусе, устанавливается в отверстия наружной стенки корпуса и перегородки. Фиксация стакана к корпусу выполняется болтами, проходящими сквозь отверстия фланца.
Внутри стакана на первичном валу находится ведущая шестерня, которая передает поток вращения на промежуточный вал через зацепление со следующей шестерней. Это зацепление происходит через специальное окно, выполненное на поверхности стакана. Подшипники, расположенные в стакане, стопорятся с одной стороны специальным стопорным кольцом, а с другой — регулировочными шайбами, которые компенсируют осевые перемещения вала. Ведущая шестерня надежно крепится к валу специальным стяжным болтом. Болт первичного вала в КП ЮМЗ имеет массивную головку с одной стороны, которая входит в расточку шестерни, а на противоположном конце имеется резьба и отверстие для шплинта. Болт вводится изнутри, проходит через первичный вал и с наружной стороны на него навинчивается корончатая гайка, которая затем фиксируется шплинтом.
Обязательные технические требования к болту стяжному первичного вала тракторов ЮМЗ
Основное требование
Основное требование, предъявляемое к болту первичного вала в КП трактора ЮМЗ — гарантия надежного и прочного соединения ведущей шестерни с валом. От степени качества этой детали зависит длительность срока службы данного соединения. Применение низкокачественных крепежных элементов может спровоцировать срыв резьбы как на самом болте, так и на гайке, что неизбежно ведет к появлению люфта в шестерне. Эта, на первый взгляд, мелкая поломка влечет за собой необходимость проведения сложных и затратных ремонтных работ по разборке агрегата. Таким образом, к качеству болта предъявляются строгие критерии:
- Материал. Изделие должно быть выполнено из высокопрочной стали, которая предотвращает деформацию резьбовой части.
- Резьба. Навинчиваемая часть болта должна иметь полный профиль и точное исполнение, что гарантирует плотную и надежную посадку гайки.
Приобрести стяжной болт к первичному валу ЮМЗ вы можете в интернет-магазине нашей компании.
Почему стоит выбрать наши болты?
- Производство осуществляется из стали высшего сорта.
- Изделия отличаются высокой точностью обработки.
- Цена на продукцию является привлекательной и доступной.
Если нужно оформить заказ стяжного болта первичного вала ЮМЗ, свяжитесь с нашими менеджерами по телефону в часы работы или воспользуйтесь удобным сервисом заказа в интернет-магазине.
