Функция и принцип действия крышки фиксаторов КП ЮМЗ

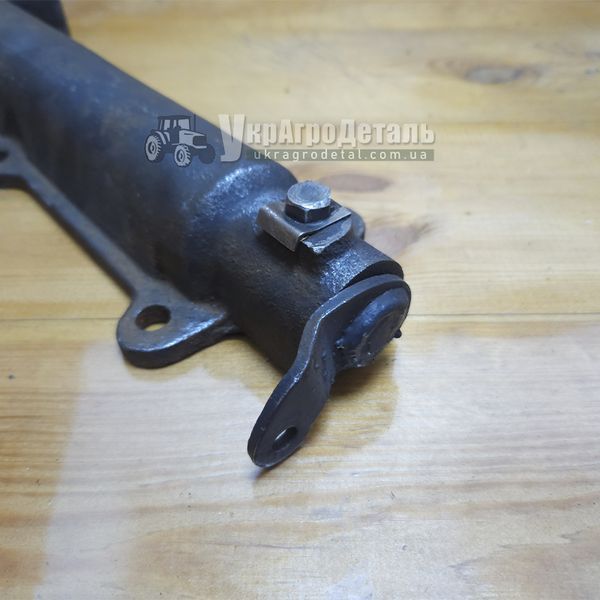

В коробке передач ЮМЗ переключение скоростей обеспечивается смещением скользящих зубчатых кареток, через которые приводятся в действие шестерни на промежуточном валу. Рычаг переключения передач, при выборе нужной позиции, входит в пазы упоров, закрепленных на валиках переключения, которых в КПП ЮМЗ четыре. Они установлены в отверстиях корпуса. Валики способны свободно перемещаться вдоль оси. Помимо упоров, на них установлены вилки, рожки которых находятся в кольцевых выемках кареток. Таким образом, при движении рычага перемещается и каретка, соединенная с шестерней, которая затем зацепляется с ведущей шестерней выбранной передачи. Положение валиков фиксируется при включении и выключении передач с помощью пружинных фиксаторов, расположенных в вертикальных отверстиях перегородки коробки. Цилиндрическая часть фиксаторов внизу имеет клиновидную форму и входит в соответствующие углубления на валиках, предотвращая их смещение. Для предотвращения выхода фиксаторов из этих углублений предусмотрена специальная система - крышка фиксаторов КПП ЮМЗ. Она состоит из корпуса с установленным в нем блокировочным валиком, имеющим паз на поверхности. Валик соединен с тягой управления сцеплением. При разъединении сцепления валик поворачивается, и паз оказывается над фиксаторами, позволяя им подниматься и выходить из углублений на валике. При включенном сцеплении валик поворачивается и паз смещается в сторону, не давая фиксаторам выходить, что исключает случайное выключение передачи во время работы трактора. Крышка фиксаторов КП ЮМЗ (блокировочное устройство) крепится болтами к крышке коробки.
Наиболее распространенные дефекты механизма фиксаторов КП ЮМЗ
Со временем, в процессе эксплуатации трактора, детали крышки фиксаторов КП ЮМЗ подвержены износу, что может привести к самопроизвольному выключению передач. Повреждения обычно имеют следующий характер:
- Выработка на поверхности блокировочного валика.
- Износ отверстий в корпусе крышки.
- Износ оси рычага блокировочного валика.
В случае износа всех этих элементов рекомендуется заменить весь узел целиком. Готовую к установке крышку фиксаторов КП ЮМЗ можно купить в нашей компании.
Преимущества приобретения крышки фиксаторов КП ЮМЗ у нас
- Оригинальный, качественный заводской узел производства ЮжМаш.
- Умеренная цена.
- Оперативная отправка заказа на указанный адрес.
- Возможность оплаты удобным для вас способом.
Свяжитесь с нами по телефону для заказа крышки фиксаторов КП ЮМЗ (блокировочного устройства) в сборе, или оформляйте заказ сами на сайте.
