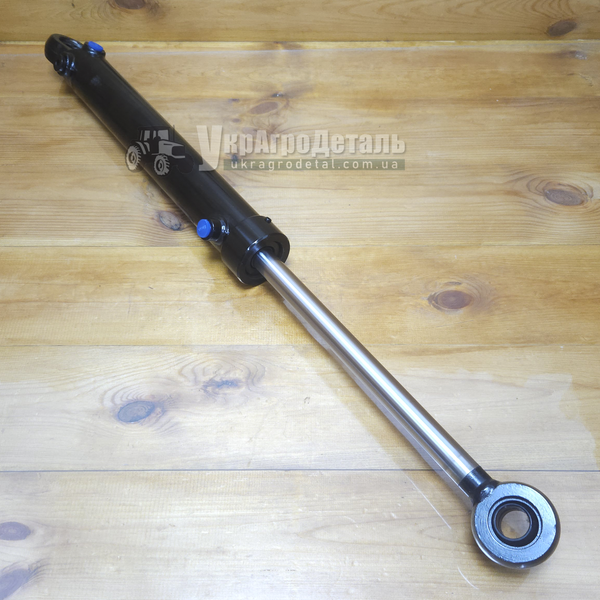

Гідроциліндр рульового керування МТЗ ЦС-50 (з ходом штока 300 мм) застосовується для переобладнання рульового керування тракторів МТЗ-80, МТЗ-82 та інших модифікацій зі стандартного гідропідсилювача керма (ГУР) на насос-дозатор (систему ГОРУ - гідрооб'ємне кермо). Власники старих модифікацій тракторів МТЗ часто беруться за модернізацію своїх машин, замінюючи штатний підсилювач керма на систему з насосом-дозатором - вона вважається надійнішою і служить довше. Ключова ланка гідрооб'ємного управління - це насос-дозатор, а циліндр виступає в ролі виконавчого елемента, який через тяги чи важелі повертає колеса.
Принцип роботи гідроциліндра рульового керування МТЗ ЦС-50 (шток 300 мм)
Гідроциліндр ЦС-50 (з ходом штока 300 мм) працює як виконавчий гідравлічний орган двосторонньої дії, який перетворює тиск масла в лінійний рух для повороту коліс трактора МТЗ.
Основні конструктивні елементи:
- Корпус (гільза) із внутрішнім діаметром 50 мм.
- Поршень, що розділяє внутрішній простір на дві порожнини.
- Шток діаметром зазвичай 25-30 мм та ходом 300 мм, з'єднаний з поршнем.

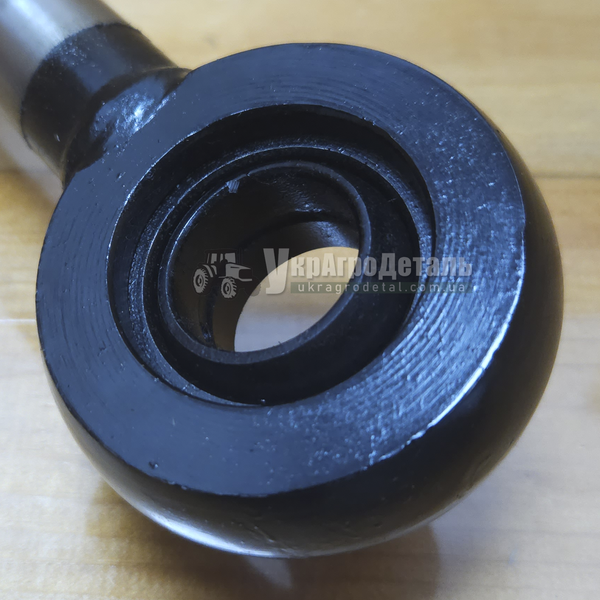

- Шарнірні вуха по краях для кріплення до рами та кермової трапеції.
- Штуцери для підведення та відведення масла під тиском з обох боків поршня.
Принцип роботи:
- Коли водій обертає кермо, насос-дозатор направляє потік робочої рідини під тиском в одну з порожнин циліндра - поршневу або штокову.
- При повороті в один бік масло подається в задню (поршневу) порожнину. Під тиском рідини поршень разом із штоком висувається назовні на певну довжину (до 300 мм). Масло з протилежної (штокової) порожнини витісняється назад у гідробак.
- При повороті в інший бік напрямок потоку змінюється - масло подається в штокову порожнину, змушуючи шток втягуватися всередину корпусу.
- Висунення або втягування штока з ходом 300 мм створює механічне зусилля, яке передається на рульову трапецію або важелі поворотних цапф. Це синхронно відхиляє керовані колеса трактора ліворуч або праворуч.
- Як тільки водій припиняє обертати кермо, подача масла під тиском у порожнині припиняється, фіксуючи шток та колеса у заданому положенні.
Якісний посилений гідроциліндр для модернізації рульваого керування трактора МТЗ під ГОРУ можна за вигідною вартістю у нашому інтернет-магазині.
Особливості та технічні характеристики гідроциліндра рульового ЦС-50 тракторів МТЗ
Гідропідсилювач рульовий ЦС-50 використовується в системах ГОРУ тракторів МТЗ (гідрооб'ємне кермо), коли штатний гідропідсилювач керма (ГУР) замінюють на насос-дозатор і окремий циліндр.
Основні характеристики гідроциліндра ЦС-50:
- Тип: поршневий двосторонньої дії.
- Вихід штока: 300 мм.
- Діаметр поршня (циліндра): 50 мм (позначення ЦС-50).
- Діаметр штока: зазвичай 25 мм у посилених варіантах.
- Тип кріплення. Шарнірні вушка з двох сторін для надійної фіксації на мосту трактора та кермової трапеції.
- Підключення. Шланги високого тиску підключаються до двох штуцерів для подачі та зливу масла.
Конструктивні особливості:
- Випускається у посиленому виконанні із зносостійкими ущільненнями, що дозволяє витримувати високі навантаження під час роботи в полі або з важким навісним обладнанням.
- Міцна гільза та якісне покриття штока захищають вузол від корозії, бруду та механічних пошкоджень.
Замовити гідроциліндр рульовий для ГОРУ МТЗ можна, скориставшись функціоналом нашого інтернет-магазину «УкрАгроДеталь».
