Призначення валу рульвого управління ЮМЗ
На тракторах ЮМЗ для полегшення керування передбачено гідропідсилювач (ГУР). Цей окремий вузол змонтований у литому корпусі, який прикріплений на корпусі зчеплення муфти з правого боку. До нього входить черв'ячний редуктор, золотниковий клапан та гідравлічний циліндр. Рульове колесо з'єднане з червяком гідропідсилювача через рульовий вал ЮМЗ. Черв'як з'єднується з поворотним валом, входячи в зачеплення із зубами на одній із сторін зубчастого сектора. На протилежному кінці поворотного валу закріплена рульова сошка. Задній кінець черв'яка має з'єднання з розподільним золотником, який може переміщатися на відстань, достатню для відкриття каналу для подачі масла в порожнину гідроциліндра, коли з'являється навантаження в зачеплення між черв'яком і зубчастим сектором. За відсутності навантаження в зачепленні золотник утримується в нейтральному положенні спеціальною пружиною, а масло з насоса повертається в масляний бак. У разі виникнення навантаження за рахунок опору грунту переднім керованим колесам черв'як переміщається вгору чи вниз відкриваючи канал подачі масла в потрібну порожнину гидроцилиндра. Під дією гідравлічного тиску поршень переміщається разом зі штоком, а його зубчаста рейка зачіпляється своїми зубами з сектором, повертаючи вал рульовий і зменшуючи зусилля, необхідне для повороту керма. Кермо в кабіні встановлено у спеціальній колонці, яка за допомогою кронштейна кріпиться на підлозі кабіни. Усередині рульової колонки проходить вал, нижній кінець якого з'єднується з черв'яком ГУР валом кермового управління ЮМЗ. Він є карданом, що з'єднує собою з одного боку трубу з внутрішніми шліцами і сполучну втулку під шпонку з іншого боку.
Характерні несправності для валу рульового ЮМЗ
Після тривалої експлуатації трактора компоненти рульового керування ЮМЗ поступово зношуються. Зношування відбувається через змінні навантаження і биття в результаті експлуатації трактора на нерівних дорогах і полях. До дефектів рульового валу ЮМЗ відноситься такі
- Вироблення шліцьової ділянки.
- Вироблення вушок вилок хрестовини.
- Зношування хрестовини кардана.
Такі несправності серйозно погіршують керованість трактора, тому рекомендується замінити вал на новий. У нашому інтернет-магазині Ви можете купити нові рульові вали ЮМЗ із карданом за зниженою ціною
Перевага від покупки у нас рульового валу
- Вал поставляється разом із карданом.
- Всі деталі, що входять у вузол високої якості.
- Вигідна вартість.
- Швидке відправлення замовлених запчастин на вашу адресу.
- Оплата будь-яким способом, у тому числі післяплатою.

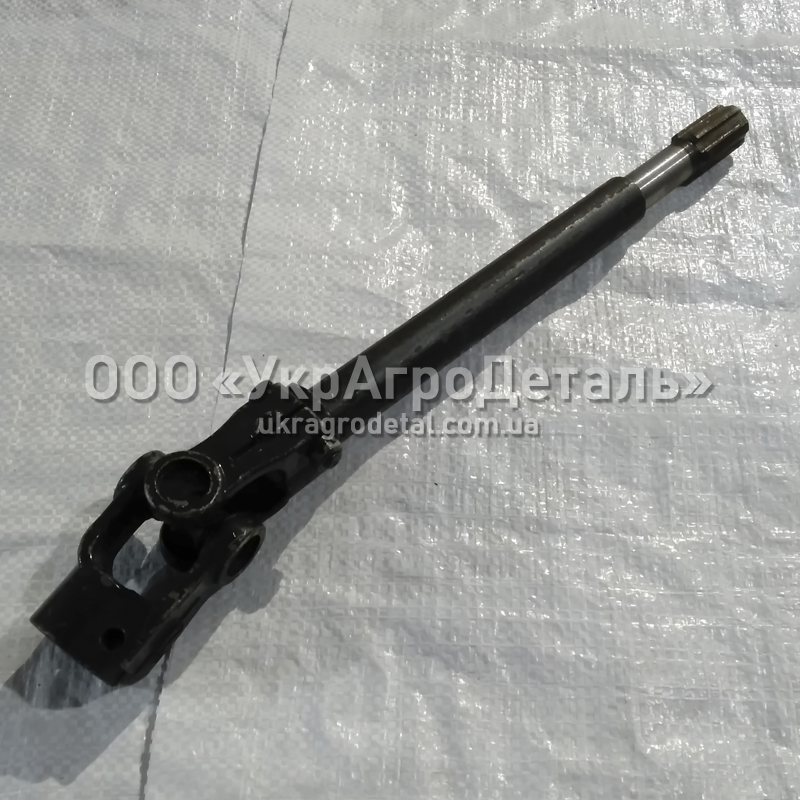

Замовляйте вал рульовий на ЮМЗ із карданом у зборі через інтернет-магазин або по телефону, згідно з нашим графіком роботи.
Основні | |
---|---|
Країна виробник | Україна |
Тип техніки | Сільськогосподарська техніка |
Тип запчастини | Оригінал |
Стан | Новий |
Виробник | ЮМЗ |
- Ціна: 600 ₴
