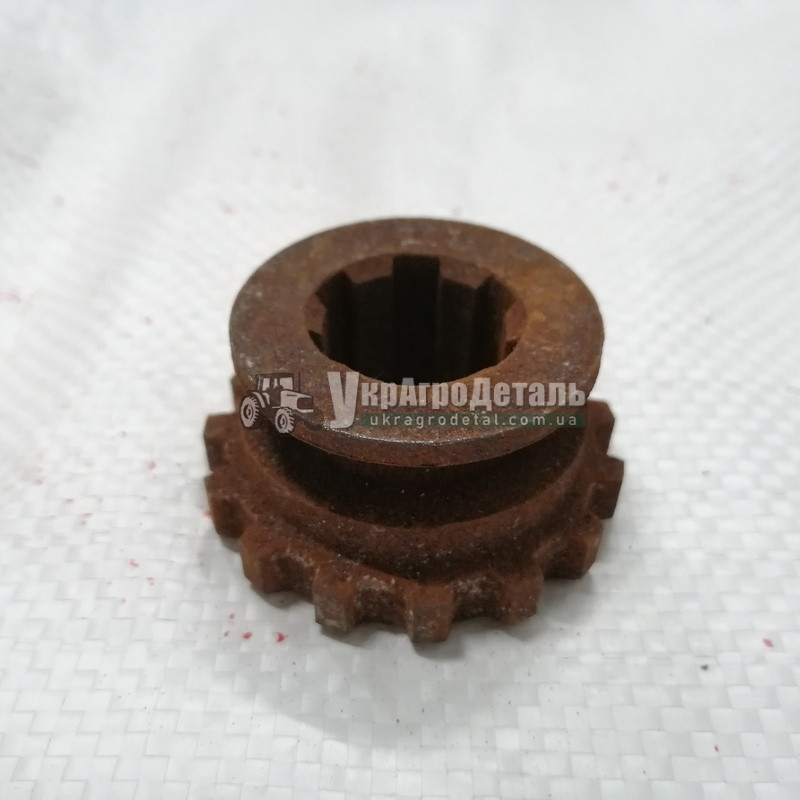

Муфта сполучна НШ-32 ЮМЗ 36-1022042

Призначення та конструкція муфти приводу гідронасосу НШ-32 Д-65 ЮМЗ

Гідравлічна система використовується в тракторах ЮМЗ для приводу гідравлічного навісного механізму та інших робочих циліндрів та гідромоторів, встановлених на машинах та знаряддях, що використовуються в агрегаті з трактором. Гідравлічна система ЮМЗ складається з наступних компонентів:

• Бак для гідравлічного масла разом із фільтром.
• Шестерний насос гідравлічний НШ-32.
• Розподільник Р-80.
• Гідроциліндри механізму навішування.
• Гідравлічні маслопроводи.

Гідравлічна система ЮМЗ має дві приєднувальні пари виводів для підключення гідроприводів. Насос НШ-32 забирає масло з масляного баку і подає його під високим тиском до розподільника та гідроциліндрів. Насос складається з литого алюмінієвого корпусу, в розточуваннях якого встановлені шестірні, що зачіплюються між собою. Шестерні, що обертаються, створюють потік масла, яке видавлюється з корпусу насоса через нагнітальний патрубок. Нагнітальний масляний трубопровід приєднаний до насоса через спеціальний фланець. До вхідного отвору приєднується маслопровід від масляного бака. Приводиться насос НШ-32 через зачеплення зубчастої муфти приводу НШ-32 із зубчастим вінцем проміжної шестерні ГРМ. Муфта своїми внутрішніми шліцами має можливість пересуватися шліцами приводного валика насоса за допомогою вилки включення, ріжки якої входять в кільцеві пази муфти. На кінці муфти знаходиться зубчастий вінець, яким вона зачіпляється із ведучою шестернею. Насос вмикається з'єднаною з вилкою ручкою. Включати насос у роботу потрібно тільки при заглушеному дизелі або мінімальних оборотах. Це зв’язано з тим, що інакше муфта сполучна НШ-32 ЮМЗ може бути ушкоджена.

Характерні дефекти муфти включення гідронасосу НШ-32 в ЮМЗ

Ушкодження муфти включення гідронасосу НШ-32 в ЮМЗ відбувається через навантаження, яке створюється насосом. Дуже часто причиною зношування муфти є включення насоса при високих обертах двигуна. До характерних ушкоджень муфт відносяться

• Зношування зубів вінця.
• Зношування шліців.
• Зношування кільцевої канавки під вилку.

Купити нові якісні муфти включення насоса НШ 32 на ЮМЗ можна у нашому інтернет-магазині УкрАгроДеталь.

Переваги нашої муфти сполучної НШ-32 для ЮМЗ

Для виготовлення деталі використовують якісну сталь 40Х.

• Муфта загартована.
• Доступна ціна.

Ви можете замовити муфти гідронасосу НШ-32 на ЮМЗ у нашому інтернет-магазині або за телефоном у робочі дні.
