Призначення та принцип роботи кільця відводки ЮМЗ

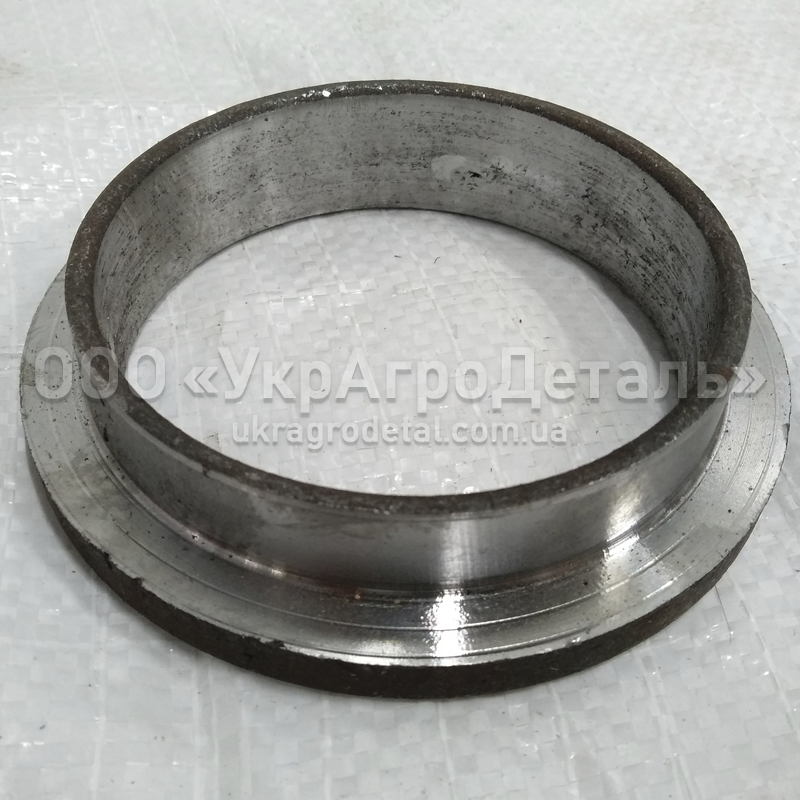

На двигунах тракторів ЮМЗ встановлюється дводискова муфта, що дозволяє швидко відключати передачу обертального потоку від дизеля Д-65 до трансмісії і ВОМ. Вимикається муфта зчеплення внаслідок натискання тракториста на відповідну педаль у кабіні, пов'язану важелями та тяжами з відводкою. Відводка у зборі з натискним підшипником натискає на віджимні важелі кошика зчеплення, через що відбувається стиснення пружин та відтягування натискного диска. В результаті ведений диск припиняє передавати крутний момент. Відводка при виключенні муфти зчеплення переміщається вперед по кронштейну вилкою, яка своїми ріжками з'єднана зі стрижнями корпусу відводки, який є виготовленою литтям циліндричною деталлю. У внутрішню розточку корпусу зовнішньою обоймою запресований натискний підшипник, а в його внутрішню обойму запресовується кільце упорне відводки ЮМЗ. Воно має фланець, внутрішня сторона якого упирається в обойму підшипника, а зовнішньою стороною при вимиканні зчеплення він натискає на віджимні важелі кошика зчеплення. При цьому кільце починає обертатися разом із внутрішньою обоймою та важелями кошика зчеплення. Коли педаль зчеплення відпускається, то відводка під дією зусилля пружини переміщається назад по кронштейну і віджимні важелі в якийсь момент припиняють стикатися з упорним кільцем натискного підшипника ЮМЗ. Муфта зчеплення починає передавати обертальний момент, а натискний підшипник перестає обертатися. Змащується натискний підшипник при виконанні технічного обслуговування консистентним мастилом через прес-маслянку, яка вкручена в корпус відводки. Для доступу до прес-маслянки передбачено спеціальний отвір у корпусі муфти зчеплення.
Можливі пошкодження кільця натисного підшипника ЮМЗ (упорного)
При дотику кільця упорного відводки муфти зчеплення ЮМЗ з віджимними важелями кошика короткочасно виникає тертя, яке є головною причиною його пошкодження. Тому після тривалого періоду експлуатації трактора можлива поява наступних характерних дефектів:
- Зношування фланця кільця в місці зіткнення з важелями кошика.
- Тріщини та сколювання на поверхні фланця.
- Зношування циліндричної частини кільця.
Зазначені дефекти свідчать про подальшу непридатність кільця до роботи. Купити нове кільце упорне для відводки ЮМЗ можна в інтернет-магазині компанії УкрАгроДеталь.
Переваги покупки запчастин у нас
Купуючи запчастини до трактора ЮМЗ у компанії УкрАгроДеталь, ви зможете переконатися у наступних перевагах співпраці з нами:
- Висока якість запчастин, тому що ми закуповуємо їх лише у перевірених виробників.
- Доступні ціни за рахунок відсутності посередників.
- Кваліфікована допомога наших спеціалістів у виборі запчастин.
- Оплати замовлення будь-яким способом.
- Комплектування та відправка замовлень без затримок.
Замовити упорне кільце для натискного підшипника відводки на ЮМЗ можна за телефоном або в інтернет-магазині.
Основні | |
---|---|
Країна виробник | Україна |
Тип техніки | Сільськогосподарська техніка |
Тип запчастини | Оригінал |
Стан | Новий |
Виробник | ЮМЗ |
- Ціна: 190 ₴
