Призначення і функції кронштейна фіксації задньої навіски ЮМЗ

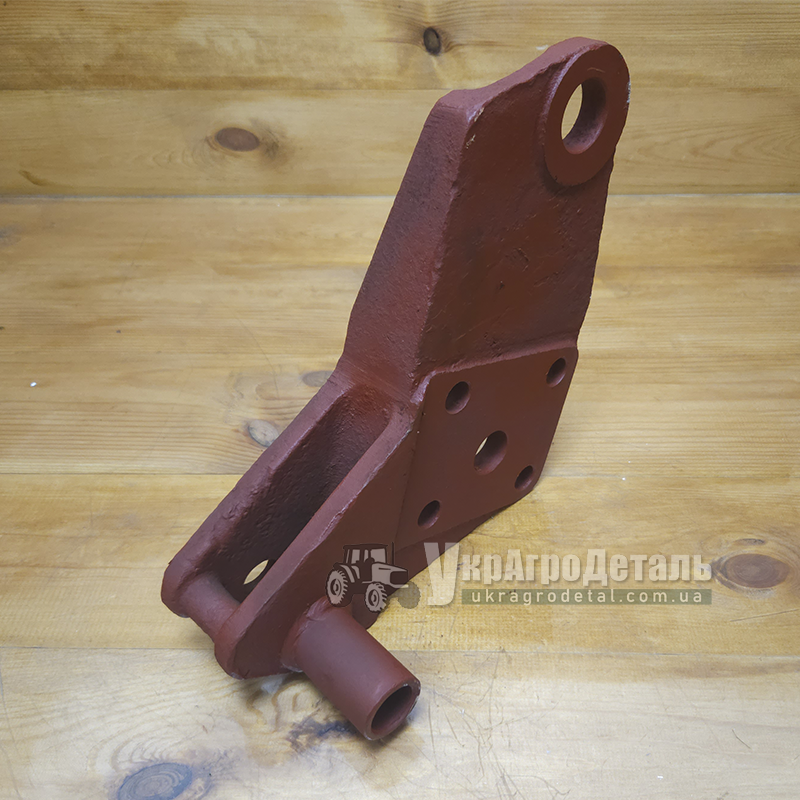

Задня навіска трактора ЮМЗ – це складний гідрофікований механізм, призначений для приєднання різного навісного та причіпного обладнання. При роботі з навісними машинами часто доводиться піднімати їх у транспортне положення та переїжджати польовими дорогами та дорогами загального користування. У цьому випадку важливо не допустити мимовільного опускання навішеного обладнання, що може призвести до пошкодження як дороги, так і обладнання. Тому в механізмі задньої навіски ЮМЗ передбачено спеціальний пристрій фіксації її в транспортному положенні. Цей вузол служить для фіксації навісного обладнання у верхньому положенні під час транспортування. Конструкція включає в себе упорний кронштейн задньої навіски ЮМЗ, закріплений до бічної поверхні корпусу трансмісії чотирма болтами, вертикальну опору, з'єднану з важелем поворотного валу, і тягу, що проходить через отвір у кронштейні. Один кінець тяги шарнірно прикріплений до важеля в кабіні трактора, а інший – з'єднаний з пальцем, нагвинченим на нього і вільно переміщується в спільних отворах опорного кронштейна та вертикальної опори. Важіль керування фіксатором може розташовуватися з будь-якої сторони навісного механізму. У піднятому стані, при повному висуненні штока циліндра, механізм фіксується з кабіни, переводячи важіль вправо і фіксуючи його в цьому положенні за допомогою петлі, розташованої у верхній частині важеля, що зачіпається за скобу на крилі заднього колеса. В результаті палець тяги входить у загальні отвори упорного кронштейна механізму навіски ЮМЗ та вертикальної опори, утримуючи навісне обладнання у піднятому положенні. Для опускання навісного механізму спочатку необхідно перевести важіль гідророзподільника, що управляє циліндром навіски, в режим "Підйом", звільнити петлю від скоби, а потім перемістити важіль фіксації в крайнє ліве положення (де він фіксується пружиною). Це призведе до виходу пальця потягу з отвору опори, забезпечуючи вільний рух навісного механізму.
Причини заміни упорного кронштейна навіски ЮМЗ
Під час руху трактора з зафіксованим у транспортному положенні навісного обладнання на упорний кронштейн впливає вага обладнання та динамічні навантаження, що виникають від наїзду коліс трактора на нерівності дороги. Внаслідок багаторічної експлуатації трактора під впливом зазначених факторів можуть з'явитися такі дефекти упорного кронштейна фіксації навіски ЮМЗ:
- Зношування отвору під фіксуючий палець.
- Відламування напрямної втулки.
- Руйнування кронштейна.
Якщо внаслідок зазначених причин у вас виникла необхідність замінити кронштейн упорний навіски ЮМЗ, то купити його недорого ви завжди зможете у нашому інтернет-магазині.
У чому переваги нашої пропозиції?
Ми пропонуємо якісний кронштейн зі старих запасів, виготовлений на заводі Південмаш за технологією радянського часу.
- Доступна вартість кронштейну.
- Відправимо без затримки на вашу адресу.
- Оплата можлива як безготівковим, так і готівковим розрахунком при отриманні.
Скористайтеся будь-яким нашим контактним номером телефону, щоб зв'язатися з нашим менеджером і зробити замовлення на кронштейн фіксації навіски ЮМЗ . Оформити замовлення можна також на нашому сайті, натиснувши кнопку «Купити»
