Гайка проміжного валу КПП трактора ЮМЗ (36-1701060-А) – це не просто елемент кріплення, а важлива деталь, що забезпечує безперебійну роботу трансмісії. Ця спеціалізована кругла гайка виконує критично важливу функцію: надійно фіксує підшипники та шестерні на проміжному валу, запобігаючи їх осьовому зсуву. Особливо це актуально при інтенсивних навантаженнях, характерних до роботи трактора.
Конструктивні особливості та призначення гайки проміжного валу КП ЮМЗ
Кругла гайка є невід'ємним елементом коректної установки проміжного валу КПП. На тракторі ЮМЗ цей вал розташований у нижній частині картера та підтримується двома підшипниками. Вал має порожню конструкцію. У задній частині валу, у спеціальному розточуванні, встановлена бронзова втулка, яка служить опорою для розташованого всередині карданного валу відбору потужності. Проміжний вал розділений на дві функціональні зони за допомогою упорного кільця.
На гладкій частині валу, на втулці вільно обертається проміжна шестерня. Ведучі шестерні монтуються на шліцьову частину валу. Вони, у свою чергу, передають обертання шестерням, які закріплені на рухомих каретках вторинного валу.

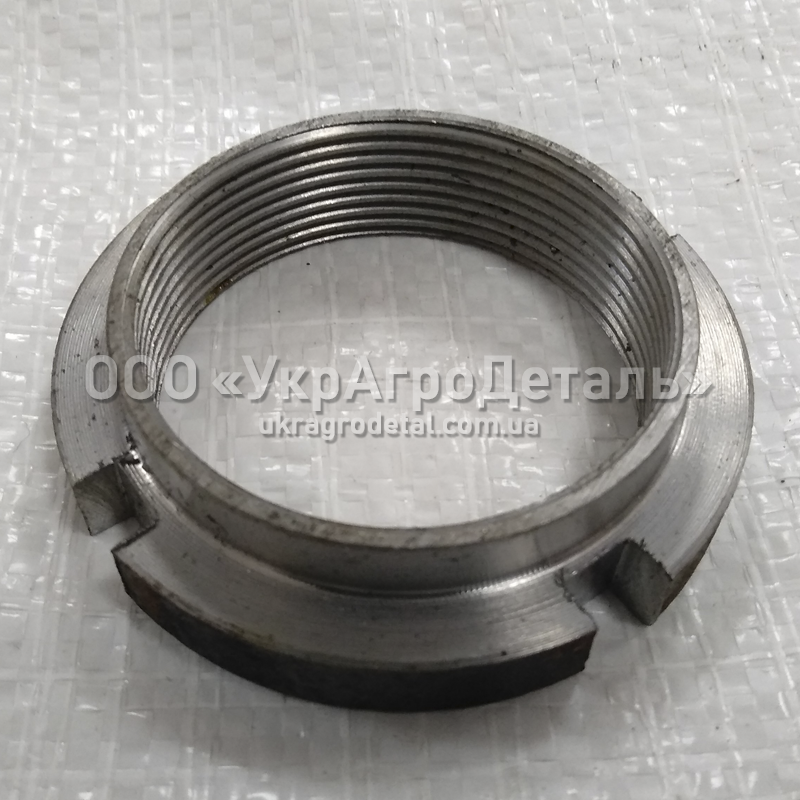

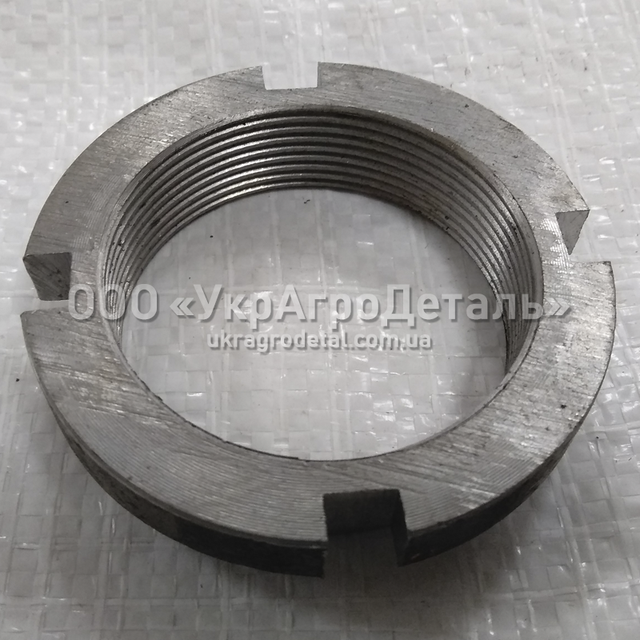

Для виключення осьового зміщення, шестірні встановлені на шліцах фіксуються у жорсткому положенні. Це досягається шляхом затягування спеціальної гайки проміжного валу КП ЮМЗ, що нагвинчується на різьбовий кінець валу. Гайка має круглу форму та забезпечена пазами для спеціального ключа. Після затягування гайка додатково фіксується стопорним елементом – спеціальним вінцем, який відгинається у паз на торці валу. Недостатня затяжка гайки або поломка стопорного вінця можуть призвести до її самовідгвинчування, виникнення люфту валу та шестерень, порушення роботи КПП та пошкодження різьби. При складанні КПП рекомендується встановлювати нову гайку, враховуючи напрямок різьби на валу.
Чому є ліва та права гайки проміжного валу коробки передач трактора ЮМЗ?
Застосування двох типів гайок - лівої та правої - для фіксації проміжного валу коробки передач трактора ЮМЗ продиктовано потребою виключити мимовільне відкручування, яке може виникнути через постійне обертання валу та інтенсивні вібраційні навантаження. На проміжному валу КПП даного трактора використовується метрична різьба стандарту М55х2 для нагвинчування на неї круглої гайки. Підбір потрібного типу гайки здійснюється виходячи з напрямку різьби, виконаного на самому валу.
Основні параметри різьби проміжного валу та гайки:
- Діаметр різьби: 55 мм.
- Крок різьби: 2 міліметри, що відповідає дрібній різьбі.
- Напрямок різьби. Найчастіше в тракторах ЮМЗ пізніших випусків зустрічається ліва різьба. Проте, в ранніх моделях трактора міг встановлюватися вал із правою різьбою. Критично важливо, щоб напрямок різьби гайки відповідав напрямку різьби на валу: для правої різьби - права гайка, для лівої - ліва. Установка несумісної за напрямком різьби гайки фізично неможлива.
У випадку, якщо в КП вашого трактора встановлено проміжний вал із нарізаною лівою різьбою, придбати відповідну ліву гайку можна через інтернет-магазин "УкрАгроДеталь"
