Головка блоку циліндрів у дизелі Д-240 виконує декілька ключових функцій. Насамперед, вона герметично закриває циліндри, для чого між нею та блоком розташовується спеціальна азбестова прокладка з металевою основою. Кріплення ГБЦ до блоку циліндрів забезпечується довгими та короткими болтами. Ці елементи кріплення виготовляються з високоміцної сталі і проходять термічну обробку, оскільки їх затягування вимагає значного зусилля.
У спеціальних сідлах ГБЦ Д-240 розміщені клапани, які переміщуються у напрямних втулках. На верхній частині головки розташований клапанний механізм, що відповідає за своєчасне відкриття та закриття клапанів. Усередині ГБЦ прокладено канали для циркуляції охолоджувальної рідини та масла. На лівій стороні головки передбачені отвори для встановлення форсунок та вхідні вікна для впускного колектора, а на правій – для випускного колектора. Клапанний механізм закривається клапанною кришкою, ущільненою прокладкою. По завершенні установки ГБЦ на блок циліндрів проводиться затягування коротких кріпильних і довгих болтів ГБЦ Д-240 за допомогою динамометричного ключа, що забезпечує рівномірне зусилля.
Причини заміни болтів кріплення ГБЦ Д-240 (МТЗ)
Болти кріплення головки (ГБЦ) на дизельних двигунах Д-240 (трактори МТЗ) постійно відчувають екстремальні навантаження. Це повязано з двома ключовими чинниками:
- Високий момент затягування. Для забезпечення герметичного з'єднання головки блоку з блоком циліндрів затягують болти з дуже великим моментом. Цей момент необхідний для створення достатнього притискного зусилля, здатного запобігти прориву газів і потраплянню охолодної рідини в циліндри.
- Циклічне навантаження. Під час роботи двигуна болти піддаються значним і повторюваним (циклічним) навантаженням. Ці навантаження виникають у моменти стиснення паливоповітряної суміші та розширення газів при займанні. Піковий тиск у камері згоряння передається через головку блоку на болти, викликаючи їхнє розтягування та стиснення.
Під впливом цих агресивних факторів болти кріплення ГБЦ Д-240 з часом можуть втратити свої характеристики міцності і вийти з ладу. Основні причини відмови болтів включають:
- Розрив. При досягненні межі міцності матеріал болта може зруйнуватися, внаслідок чого станеться ослаблення з'єднання головки блоку з блоком циліндрів. Це вкрай небезпечна ситуація, що веде до серйозних пошкоджень двигуна.
- Розтягування. Багаторазова дія високих навантажень, особливо при перетяжці або неправильному моменті затягування, призводить до пластичної деформації болта - його подовження. Витягнутий болт вже не здатний забезпечити необхідне притискне зусилля, що знижує герметичність з'єднання та збільшує ризик подальших пошкоджень.
- Зрив різьби. Як на самому болті, так і в різьбовому отворі блоку циліндрів різьба може бути пошкоджена через багаторазову перетяжку, корозію або використання неякісних кріпильних елементів. Пошкоджена різьба не дозволяє надійно зафіксувати головку блоку.

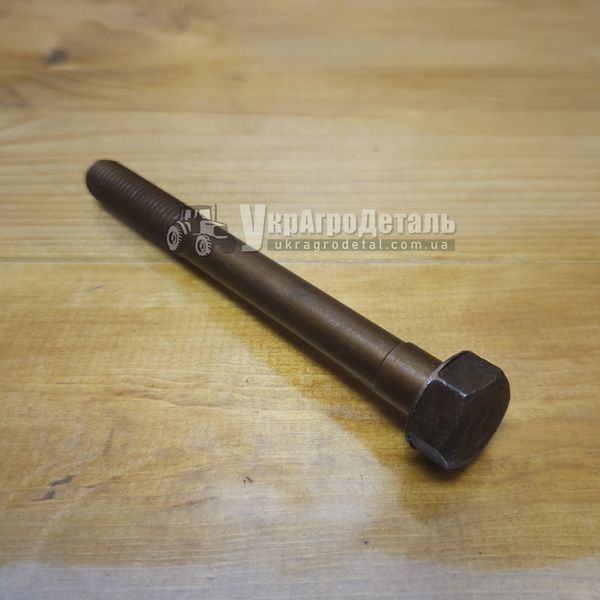

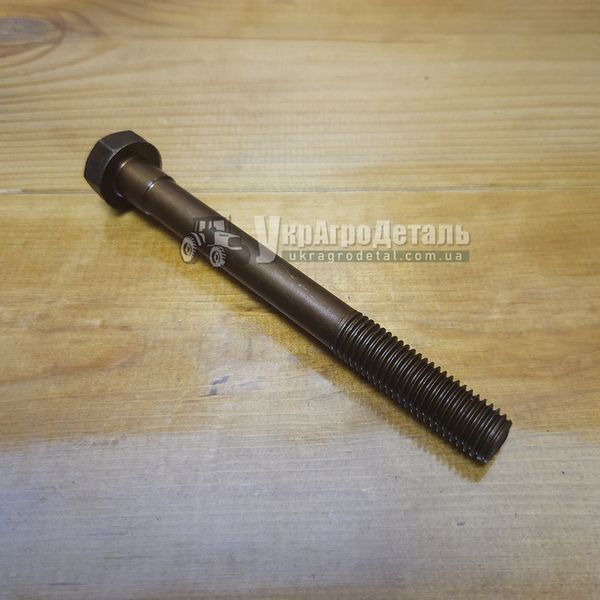

Купити нові якісні довгі болти кріплення ГБЦ МТЗ можна недорого у нашому онлайн магазині.
Важливість своєчасної заміни болтів ГБЦ МТЗ
Особливу небезпеку представляє повторне розбирання та складання двигуна. Кожна наступна затяжка болтів, навіть якщо вони були ослаблені, може сприяти їхньому подальшому витягу. Використання болтів, що були у використанні, при наступному складанні категорично не рекомендується, так як вони вже могли зазнати мікроушкоджень і деформації. Нездатність таких болтів витримувати робочі навантаження багаторазово збільшує ризик раптового обриву та подальшого дорогого ремонту двигуна.
Тому, при ремонті, пов'язаному зі зняттям головки блоку циліндрів на двигуні Д-240, рекомендується встановлювати новий комплект болтів. Це є запорукою надійної роботи двигуна та запобігання дорогим поломкам.
Придбати за доступною ціною якісні довгі болти кріплення ГБЦ для МТЗ тракторів з двигуном Д-240 ви можете в компанії УкрАгроДеталь.
