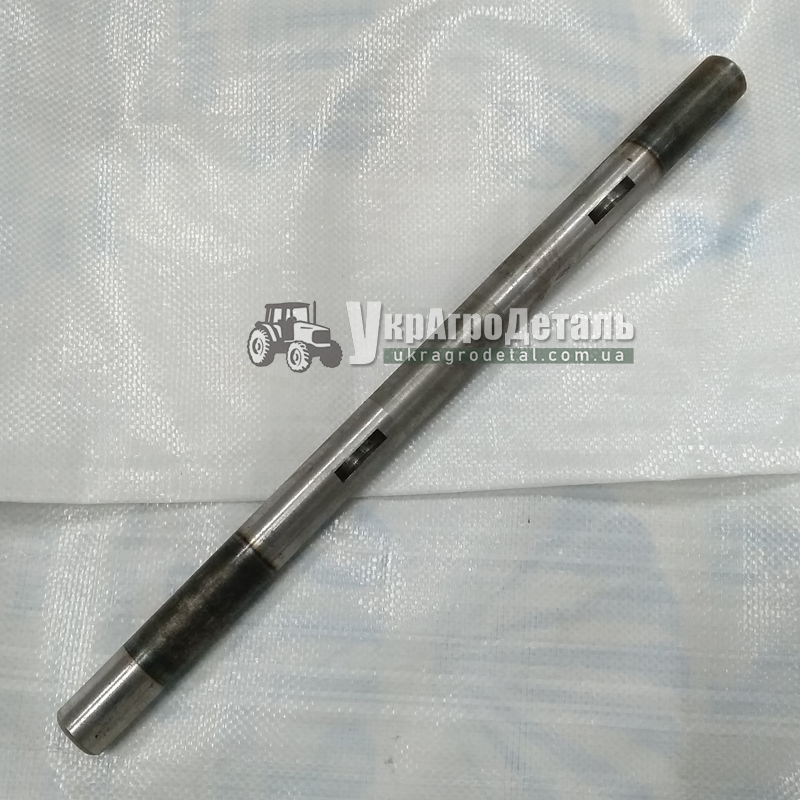

Вал вилки зчеплення ЮМЗ 36-1604111

Призначення валу вилки зчеплення в ЮМЗ

Муфта зчеплення ПМЗ призначена для короткочасного припинення передачі силового потоку, якщо потрібно увімкнути або вимкнути передачу. Конструкція муфти зчеплення ЮМЗ відрізняється тією особливістю, що вона передає обертальний момент одночасно до трансмісії трактора та його приводу ВОМ. Тому в ній є два ведені диски зчеплення з фрикційними накладками, які затиснуті зусиллям пружин кошика між натискними дисками та маховиком дизеля. Вимикання муфти зчеплення здійснюється в результаті стиснення пружин віджимними важелями кошика зчеплення при натисканні на них відводки з натискним підшипником. Натискний підшипник переміщається разом з відводкою по кронштейну відводки під впливом вилки включення зчеплення. Вилка з'єднана жорстко з валом, встановленим у спеціальних отворах корпусу зчеплення. Вал вилки зчеплення в ЮМЗ може вільно прокручуватися в отворах, внаслідок чого вилка переміщає відводку. Для запобігання зносу отворів у них встановлюються змінні втулки. На кінці валу жорстко закріплений важіль, пов'язаний системою тяг з педаллю в кабіні. Він з'єднується з валом вилки зчеплення за допомогою сегментної шпонки, а потім закріплюється додатково стяжним болтом. Вилка включення зчеплення встановлюється на валу посередині і з'єднується з ним двома сегментними шпонками. Надійність з'єднання забезпечується додатково затисканням стяжних болтів посадкового отвору вилки. Для підвищення зносостійкості місць сполучення валу з втулками отворів корпусу вони піддаються гартуванню.

Можливі причини заміни валу вилки натискного підшипника ЮМЗ

Пружини кошика зчеплення мають значну жорсткість і при виключенні зчеплення деталі, що беруть участь у цьому процесі, піддаються великим навантаженням. Вал вилки зчеплення в ЮМЗ є відповідальною ланкою в механізмі приводу вимикання муфти зчеплення, так як на ньому встановлена ​​не тільки вилка, але й важіль, завдяки якому долається опір пружин. Тому після кількох років інтенсивної експлуатації трактора часто можна спостерігати такі дефекти цієї деталі:

• Зношування місць сполучення валу з втулками отворів корпусу муфти зчеплення.
• Вироблення паза під сегментну шпонку важеля.
• Вироблення пазів вилки увімкнення.
• Тріщини валу.

Поява вказаних дефектів призводить до люфту важеля та вилки, який спричиняє неповне вимкнення зчеплення та скрутне вмикання передач. Проблема усувається заміною валу. Купити новий якісний вал вилки відодки ЮМЗ можна недорого в інтернет-магазині УкрАгродеталь.

 Переваги нашого важеля

• Вал є оригінальним виробом заводу ЮжМаш м. Дніпро.
• Для виготовлення використовується високоміцна якісна сталь.
• Виконане якісне загартування поверхонь, що труться.
• Вартість нижча, ніж у багатьох інших постачальників.

Замовити у нас вал вилки зчеплення для ЮМЗ можна через кошик інтернет-магазину або при спілкуванні з менеджером по телефону в наші робочі дні.
