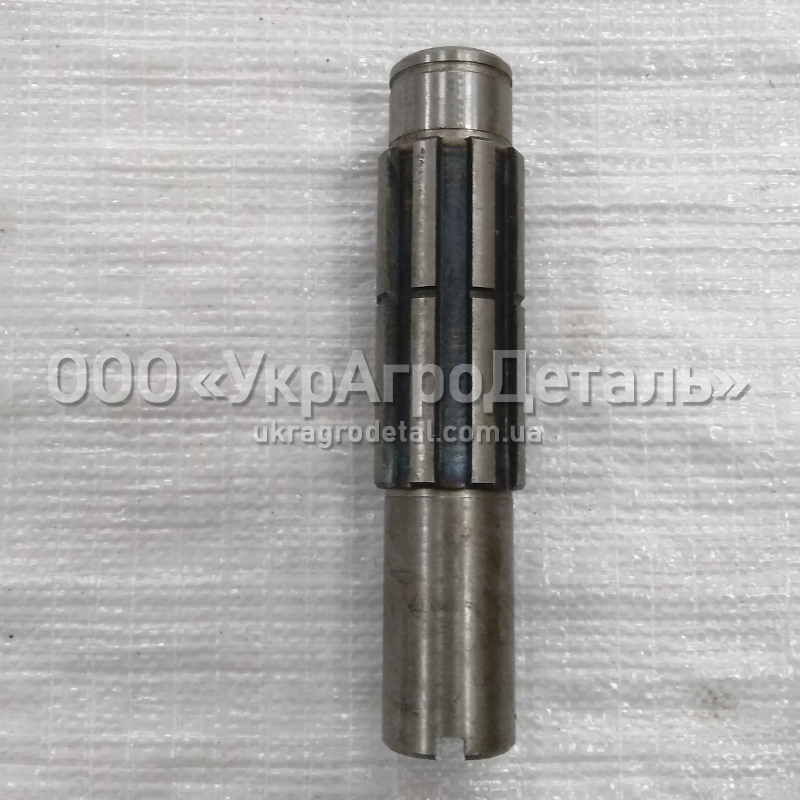

Вал редуктора КПП ЮМЗ 40-17049-А

Вал редуктора знижених передач ЮМЗ

Конструкція КПП ЮМЗ передбачає отримання низки додаткових передач завдяки наявності понижуючого редуктора. Він знижує всі п'ять передніх швидкостей, у результаті трактор може їхати переднім ходом на десяти передачах. Знижувальний редуктор виконаний як окремий вузол, закріплений з правого боку на корпусі коробки передач, де для нього є спеціальне вікно. Основою механізму редуктора служить чавунний корпус, у якому виконані приливи під підшипники валу редуктора знижених передач ЮМЗ. На самому валу, крім місць для кулькових підшипників, є ще дві ділянки. Шліцьова частина валу призначена для установки пересувної муфти включення редуктора та веденої шестерні редуктора, яка знаходиться постійно в зубчастому зачепленні з розташованою на проміжному валу ведучою шестернею 4-5 передачі. Гладка частина валу редуктора знижених передач ЮМЗ служить місцем установки ведучої шестерні редуктора, яка вільно обертається на втулці на ньому. Включення знижених та підвищених передач у тракторі ЮМЗ здійснюється важелем перемикання передач. При включенні зниженого ряду передач шестерня постійного зачеплення на проміжному валу виводиться із зачеплення з шестернею другої передачі ведучої і своїм зовнішнім зубчастим вінцем з'єднується в зачепленні з ведучою шестернею редуктора знижених передач. У той же час муфта включення редуктора, переміщається по шліцах валу і з'єднується з ведучою шестернею, у результаті чого вал починає отримувати крутний момент і передавати через ведену шестерню на проміжний вал. У такому положенні силовий потік йде вже не безпосередньо з проміжного валу на вторинний вал, а через редуктор зі зниженням обертів. При цьому будь-яка включена в КП передача стає зниженою. Мащення шестерень підшипників валу понижуючого редуктора ЮМЗ здійснюється розбризкуванням масла з картера коробки передач.

Можливі дефекти валу понижувального редуктора в ЮМЗ

 Редуктор знижених передач у тракторі ЮМЗ включається лише під час виконання важких робіт, що потребують великого тягового зусилля. Це може бути оранка, культивація та інші аналогічні операції. Вал редуктора знижених передач у цьому випадку знаходиться під великим навантаженням, яке є однією з головних причин появи наступних дефектів:

• Зношування місць встановлення підшипників.
• Вироблення посадкового місця ведучої шестерні.
• Вироблення шліцьової ділянки валу.

 Через появу зазначених дефектів знижений ряд передач може почати мимоволі вимикатися у роботі. Проблема усувається заміною зношеного валу на новий. Купити новий вал для понижуючого редуктора ЮМЗ можна в інтернет-магазині компанії УкрАгроДеталь.

 Різновиди валів понижувального редуктора ПМЗ

Вали для редуктора КПП ЮМЗ мають два види.

1. Посадкові місця під два 308 підшипників.
2. Посадкові місця під 308 та 406 підшипників.

У нас ви можете замовити вал редуктора знижених передач у КП ЮМЗ будь-якого виду. Телефонуйте нам або оформляйте замовлення в інтернет-магазині.
