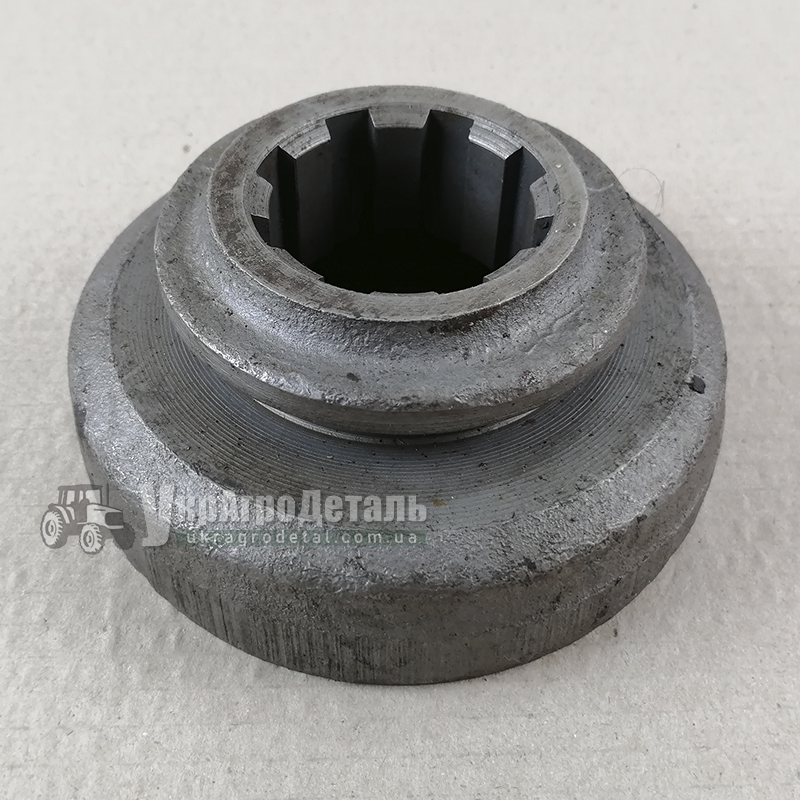

Муфта редуктора КПП ЮМЗ 40-1701069

Призначення та принцип роботи муфти включення редуктора КПП ЮМЗ

Знижувальний редуктор КП ЮМЗ дозволяє поряд із підвищеними передачами отримати діапазон знижених передач. Завдяки редуктору трактор може їхати переднім ходом на 10 передачах та на двох передачах заднім ходом. Механізм понижуючого редуктора встановлено на окремому кронштейні, який закріплюється до спеціального вікна на правій стінці корпусу моста. У приливах кронштейна редуктора встановлені два кулькові підшипники, в яких обертається вал. На поверхні валу є дві ділянки – гладка та шліцьова. На шліцьовій ділянці встановлено ведену шестерню та зубчасту муфту включення редуктора КП ЮМЗ. На гладкій ділянці валу вільно обертається ведуча шестерня редуктора. При вимкненому редукторі крутний момент йде на проміжний вал, завдяки з'єднанню між собою шестерні ведучої другої передачі з шестернею постійного зачеплення. Від проміжного валу далі силовий потік йде через зачеплення з шестернями пересувних кареток вторинного валу до головної передачі. При включенні понижуючого редуктора шестерня постійного зачеплення роз'єднується шестернею ведучою другої передачі і своїм великим зубчастим вінцем з'єднується з шестернею редуктора. Одночасно валом переміщається муфта включення редуктора КП ЮМЗ і своїм внутрішнім вінцем з'єднується з меншим зубчастим вінцем ведучої шестерні редуктора. Таким чином вона виявляється жорстко з'єднаною з валом і починає передавати на нього крутний момент. З валу редуктора обертання передається через зубчасте з'єднання його веденої шестерні з шестернею ведучою 4-5 передачі на проміжному валу. В результаті останній буде обертатися з уповільненою швидкістю і всі передачі, що включаються, стануть зниженими. Муфта включення редуктора в КП ЮМЗ виконана у вигляді маточини з внутрішніми шліцами, якими вона може переміщатися шліцами валу і внутрішнім зубчастим вінцем, яким вона з'єднується з ведучою шестернею. На поверхні муфти зроблено кільцеву проточку під вилку включення.

Можливі пошкодження зубчастої муфти включення редуктора в КП ЮМЗ

 Через муфту редуктора в КП ЮМЗ при роботі трактора з важкими грунтообробними знаряддями передається значний крутний момент, який є головною причиною появи таких пошкоджень:

• Вироблення внутрішніх шліців.
• Зношування зубчастого вінця.
• Вироблення проточки під вилку включення.

З появою зазначених ушкоджень часто відбувається мимовільне вимикання низки знижених передач. Вирішити проблему можна, замінивши зношену муфту на нову. Купити недорого муфту редуктора знижених передач КП ЮМЗ можна у нашій компанії УкрАгроДталь.

Переваги нашої муфти редуктора КП ЮМЗ

1. Це оригінал виробництва ЮжМаш.
2. Термічна обробка
3. Вигідна вартість.

Замовити у нас муфту включення редуктора для КП ЮМЗ можна, зателефонувавши на будь-який контактний номер телефону, або через форму замовлення інтернет-магазину.
